Sub-Zero Studio valde Masonite Beams lättbalk för att vinna över kylan

När Ice Box Challenge för första gången arrangerades i Sverige tog arkitektstudenterna i Sub-Zero Studio från Luleå tekniska universitet hem totalsegern. Juryn lyfte fram lagets helhet, materialval och genomförande.

– Ice Box Challenge är ett internationellt initiativ som under de senaste 18 åren har arrangerats i över 17 städer världen över. Syftet är att öka förståelsen för hur smart byggteknik kan bidra till mer energieffektiva och hållbara byggnader, berättar Sebastian Rosberger, som när tävlingen genomfördes var civilingenjörsstudent i arkitektur vid LTU, med inriktning mot husbyggnadskonstruktion.

Utmaningen går ut på att bygga två små hus – ett enligt konventionell byggstandard och ett enligt passivhusprinciper – där ett ton is placeras i varje byggnad och sedan får stå i ungefär en månad. Det hus som har mest is kvar i slutet visar i praktiken vilken konstruktion som bäst håller värmen ute och kylan inne.

I den svenska upplagan deltog studentlag från fem lärosäten och finalen hölls i mitten av juni.

Två hus – två principer

• BBR-huset: byggt för att motsvara svensk konventionell byggstandard.
• Passivhuset: byggt för maximal energieffektivitet med fokus på isolering, lufttäthet och minimering av köldbryggor.

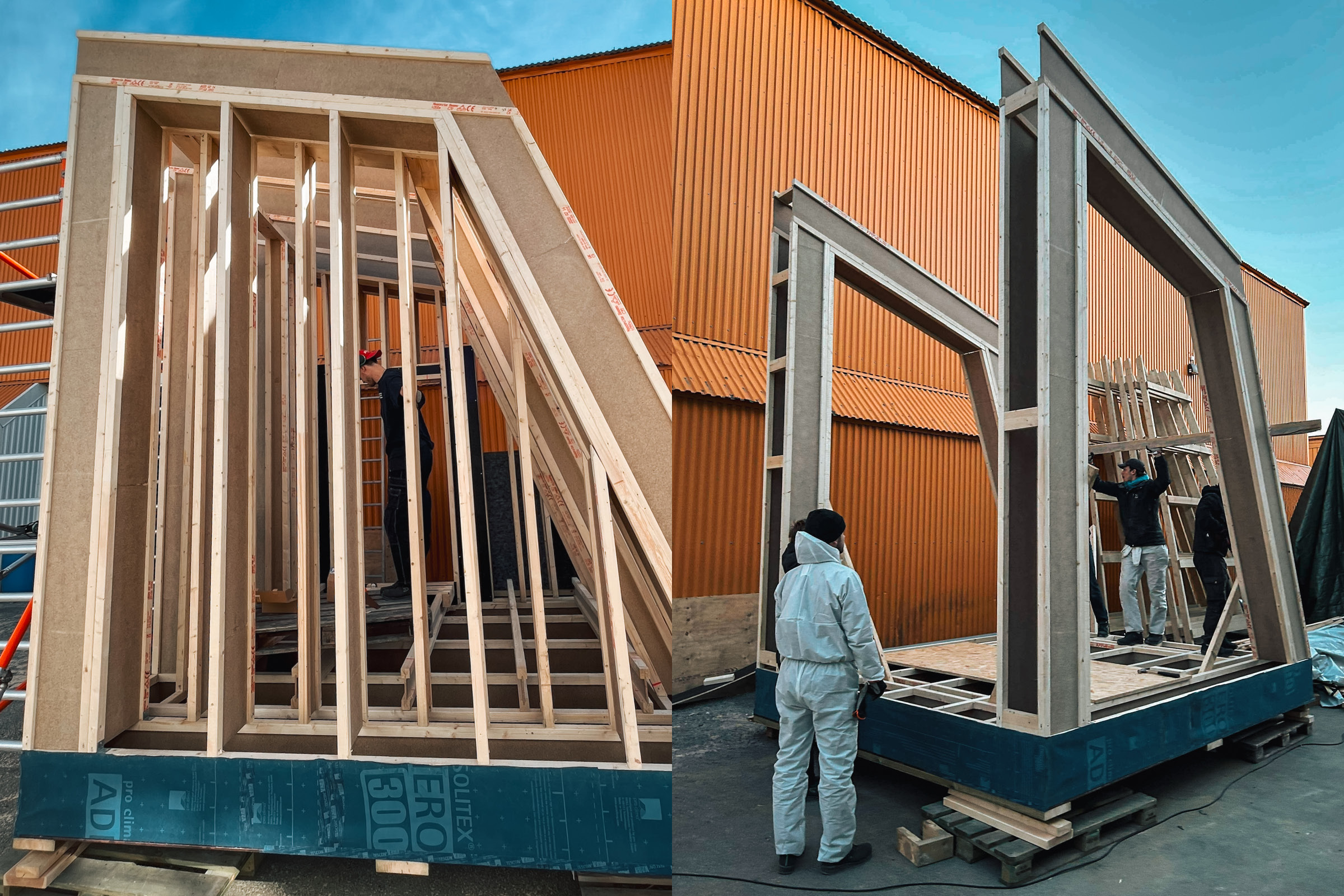

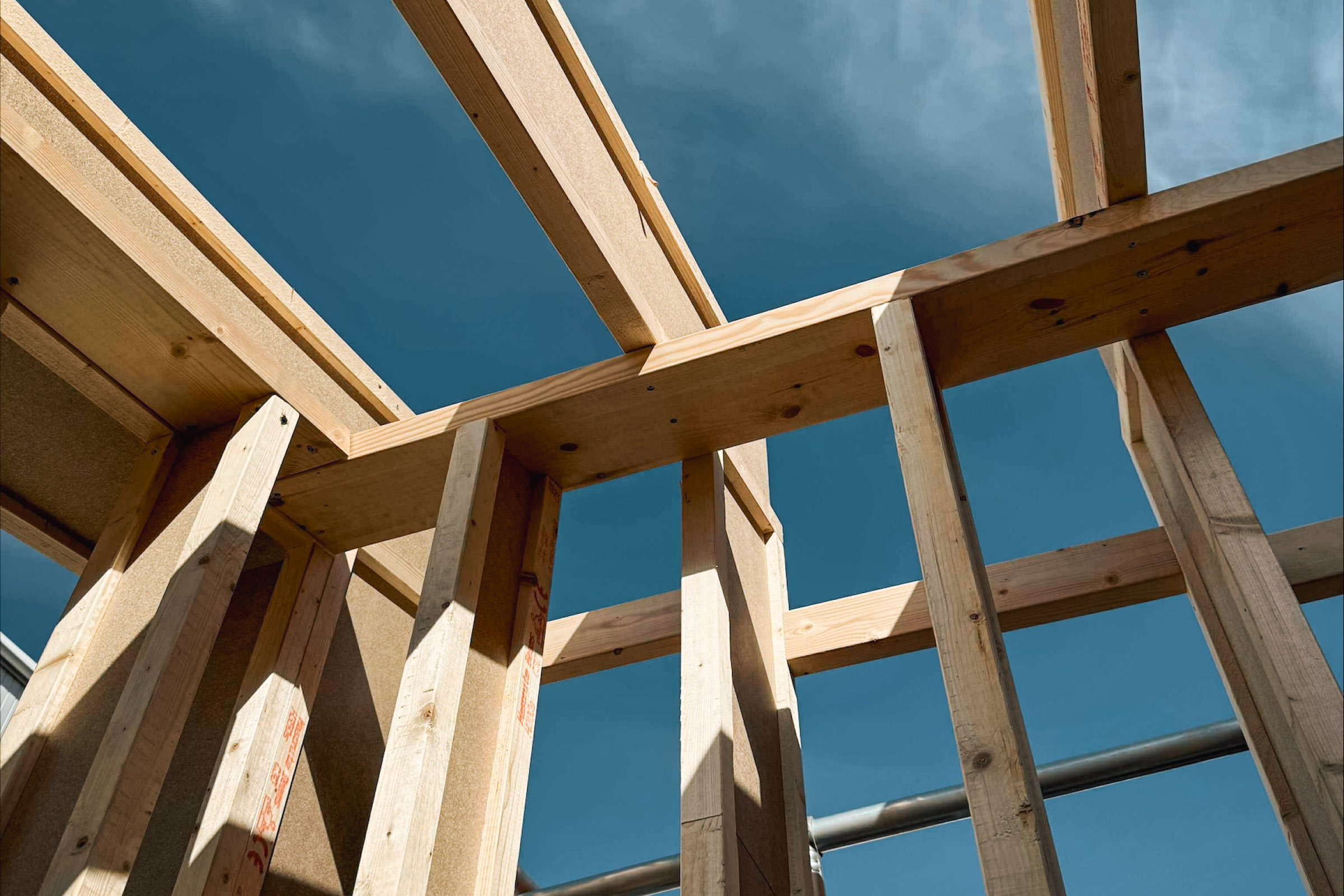

I Sub-Zero Studios lösning gestaltades passivhuset som en lavvu, en kåta, med dubbla skal, där Masonite Beams lättbalk användes i grunden och som bärande element tillsammans med cellulosaisolering och en yttre träpanel – en konstruktion som både minskar köldbryggor och förenklar energieffektiviseringen med en tät, tjock isolering.

Varför Masonite Beams lättbalk?

Teamet utvärderade flera olika material men föll till slut för lättbalk från Masonite Beams.

– För oss var främst en låg värmeledningsförmåga genom hela byggnadsskalet avgörande, kombinerat med att reglarna effektivt bryter köldbryggor. Det gav oss rätt förutsättningar för att nå passivhusstandard. Dessutom är lättbalken både lätt att hantera och enkel att bygga med, förklarar Sebastian Rosberger.

Masonite Beams stöttade teamet med profilval, bland annat H200 och H350, samt ett mängdningsverktyg, vilket bidrog till en resurssnål och praktiskt genomförbar lösning.

Vad tyckte gruppen var roligast med projektet?

– Att få bygga i full skala! Vi har läst mycket teori på utbildningen, men här fick vi verkligen se hur våra idéer fungerade i praktiken, säger Sebastian Rosberger.

Han berättar att det också var inspirerande att möta besökare som fascinerades av skillnaden mellan de två husen, där ett passivhus är mindre beroende av externa uppvärmningskällor.

– Många fastnade för hur enkelt det gick att förstå passivhusprincipen när man såg isen och visuellt hade chans att jämföra mängden som bevarats i bägge husen – resultatet talade ju sitt tydliga språk.

Vad lärde de sig?

• Detaljarbete och täthet: vikten av noggranna detaljritningar, placering av ång- och vindskydd, samt byggdetaljers betydelse för att uppnå högre ställda krav.
• Planering: att hantera tidsmarginaler, oförutsedda hinder i byggprocessen och designa med delvis återanvänt material.
• Samarbete: hur dialog både internt med grupp och med leverantörer, som Masonite Beams, kan effektivisera projektering och montage.

Dessutom visade lagets egna tester och simuleringar hur rätt materialval, geometri och skiktning kan minimera köldbryggor i materialskikten.

Största utmaningarna

– Att kombinera återbruk med hög energiprestanda var en riktig utmaning. Vi ville bygga hållbart, men också uppnå en konstruktion med hög materialkvalitet, som verkligen klarade att hålla kylan av isblocket kvar. Och som arkitektstudenter var det nyttigt att lära sig hantera det praktiska byggandet – allt från sågning av balkar och skivmaterial till noggrann tätning av byggnadsskalet, säger Sebastian Rosberger.

Resultat och utmärkelser

Juryn prisade lagets helhet, materialval och detaljutförande samt deras förmåga att starkt framföra koncept och kommunicera tävlingens budskap till allmänheten.

Sub-Zero Studio utsågs till totalvinnare och tilldelades även priset ”Excellence in Project and Concept Communication.”

Fakta: Sub-Zero Studios passivhus och Kåta

• Yttre Konstruktion: Sex-sidig kåtastruktur byggd av återbrukade träreglar och restvirke från Lumire.
• Stomme/bas: Masonite Lättbalk (cc 600) och golvspånskivor; leka-block som distans mot markskiktet.
• Isolering: cellulosaisolering bestående av återbrukad tidningsmassa och cellolusafibrer från barrträd.
• Syfte: minimera fogar och köldbryggor, ha ett projekt med låg klimatpåverkan både i bygg och driftstadie, minimera inverkan från omgivande klimatförhållanden, samt optimera omslutningsyta/volym.

Sub-Zeros projektmedlemmar

Projektledare
Valentin Romero

Vice projektledare
Hugo Ottesen

Ansvariga utformning & koncept
Dag Virtala
Christoffer Von Rosen
Anton Wängestam Blomberg

Beräkningsansvarig
Elvira Lundell Wallin

Materialansvarig
Sebastian Rosberger

PR & Media
Gusten Wendelhag
Martin Engsvik Stomberg
